Oddělovací membrány

                       Typ
DN
Popis Revize Katalog. list
- Oddělovací membrány - všeobecné informace, přehled 02/01
05/12
7000
7000

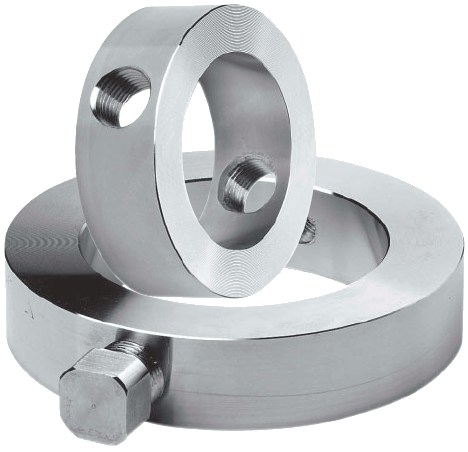

SpR Proplachovací kroužky pro přírubové oddělovací membrány 05/03
08/03
7001
7001

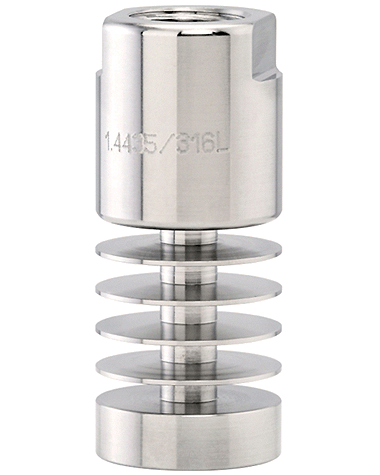

KEl, KElv, KElvR
Kapiláry
Chladící mezikusy, kapiláry 12/06
12/06
7002
7002

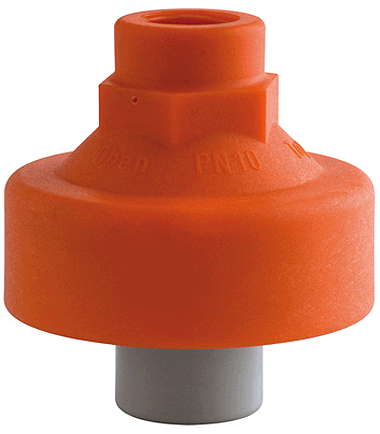

MDM 7190 Plastové oddělovací membrány, vnitřní závit 01/11
01/11
7190
7190

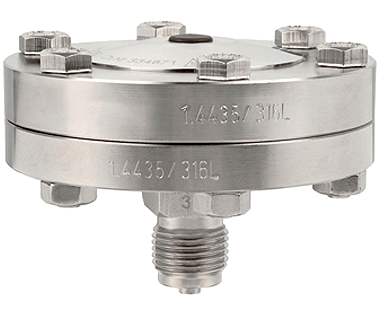

MDM 7210vd8 Oddělovací membrány PN 40, PN 100, s vnějším závitem nebo přírubové 03/13
03/13
03/13
7210
7210
7210

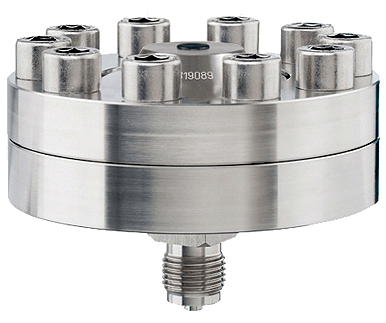

MDM 7211 Oddělovací membrány PN 250, s vnějším závitem nebo přírubové 06/04
09/03
7211
7211

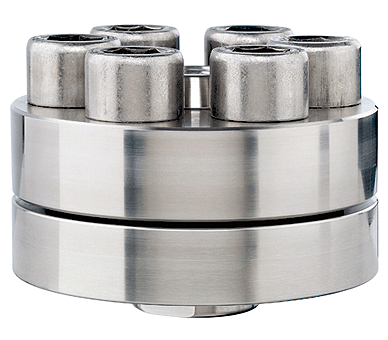

MDM 7280 Oddělovací membrány PN 400, PN 600, s vnějším závitem nebo přírubové 06/06
03/03
7280
7280

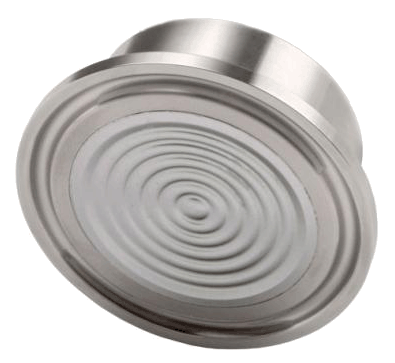

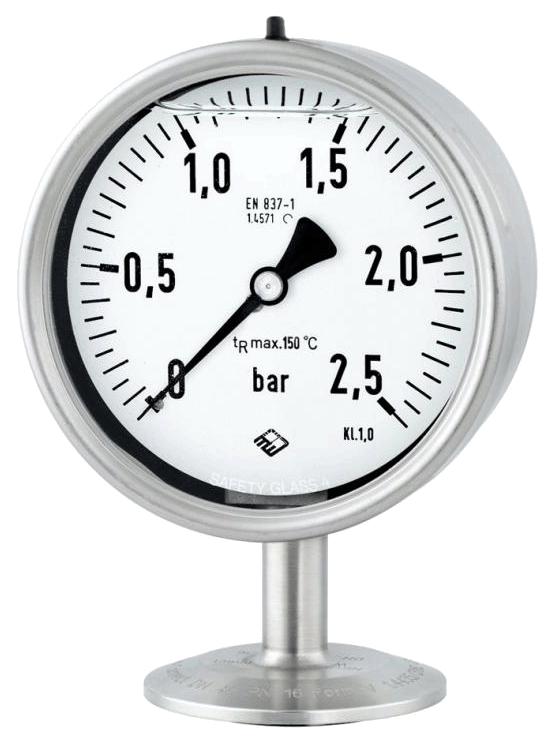

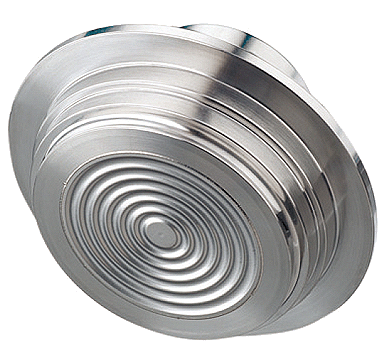

MDM 73... Oddělovací membrány pro potravinářství, biotechniku a farmacii, ploché nebo tvarové těsnění
(DIN 11851, APV-RTJ, ISO 2853 (IDF), SMS, DS 722, DRD, Clamp ISO 2852, Clamp DIN 32676, Tri-Clamp)
09/12
09/12
09/12
7300
7300
7300
MDM 73... Oddělovací membrány pro potravinářství, biotechniku a farmacii
(SÜDMO (W 500 D), NAUE, Ingoldstutzen, APV-In-line, Neumo BioControl, Varivent, Clamp DIN 32676 řada C)
09/12
09/12
7301
7301
MDM 73... Oddělovací membrány pro potravinářství, biotechniku a farmacii, těsnění O-kroužkem
(DIN 11864-1, DIN 11864-2, DIN 11864-3)
09/12
09/12
7302
7302
MDM 73... Oddělovací membrány pro potravinářství, biotechniku a farmacii, těsnění O-kroužkem
(Neumo BioConnect®)
09/12
09/12
7303
7303

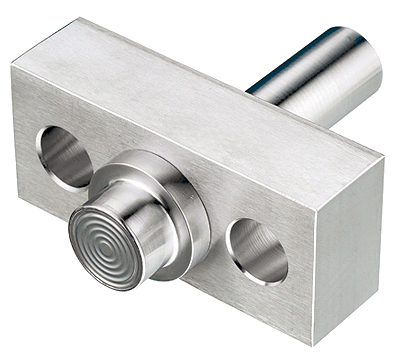

MDM 7390 Oddělovací membrány pro homogenizátory, PN 600 05/03
03/03
7390
7390

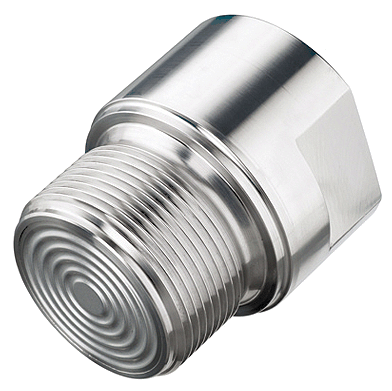

MDM 7410, 7420, 7450 Oddělovací membrány s vnějším nebo vnitřním připojovacím závitem 10/12
10/12
10/12
7400
7400
7400

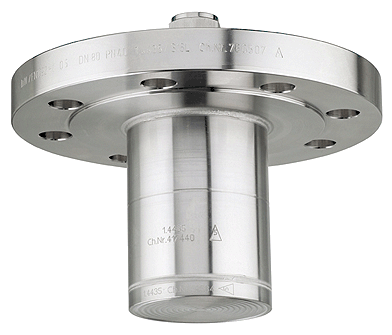

MDM 7510 ...
... MDM 7525
Oddělovací membrány přírubové, rovné nebo s tubusem 05/03
05/03
7500
7500

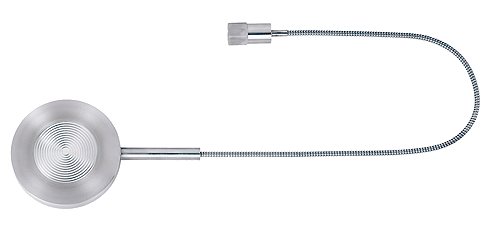

MDM 7550, 7560, 7555, 7565 Oddělovací membrány mezipřírubové, rovné nebo s tubusem 09/07
07/04
7505
7505

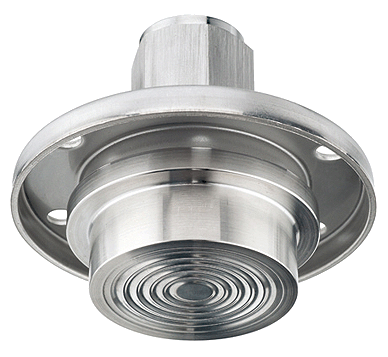

MDM 7590 Oddělovací membrány DN 48 / PN 40 pro celulózky a papírenský průmysl 03/06
03/06
7590
7590

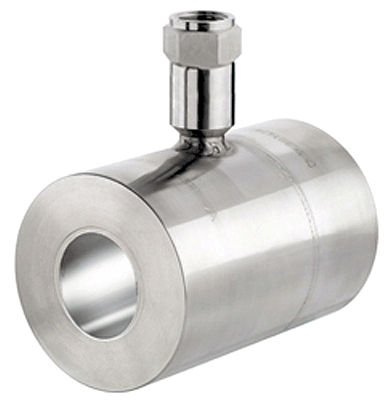

RDM 7690 ...
... RDM 7695.1
Oddělovací membrány trubkové, přírubové a mezipřírubové 08/06
08/06
7600
7600

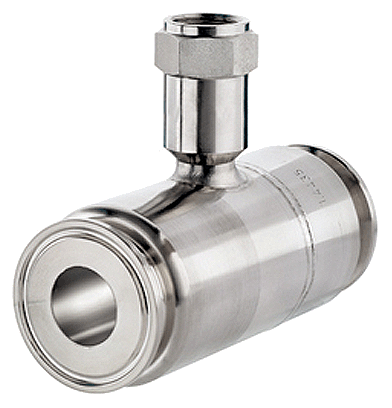

RDM 763 ... Oddělovací membrány trubkové, aseptické připojení s O-kroužkem
(DIN 11851, AVP-ISS, APV-RTJ, IDF, SMS, Clamp ISO 2852, Clamp DIN 32676, DIN 11 864, Neumo/BioConnect)
05/12
06/12
7630
7630

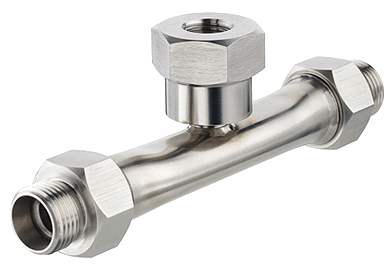

RDM 7680 Oddělovací membrána trubková, Ermeto připojení 02/06
12/06
7680
7680

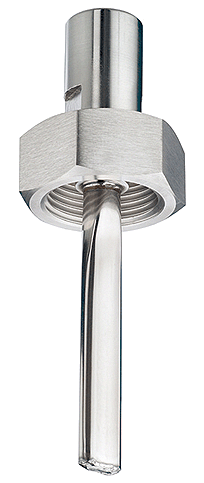

TDM 7710 Oddělovací membrána stonková 02/06
12/06
7710
7710

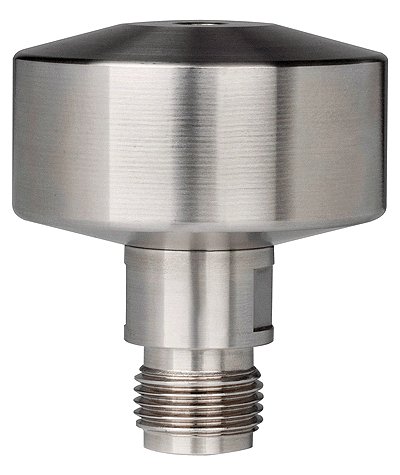

MDM 7910v
MDM 7980v
Oddělovací membrány, kompaktní provedení s vnějším závitem, PN 60 (7910v) a PN 600 (7980v) 09/12
09/12
7935
7935

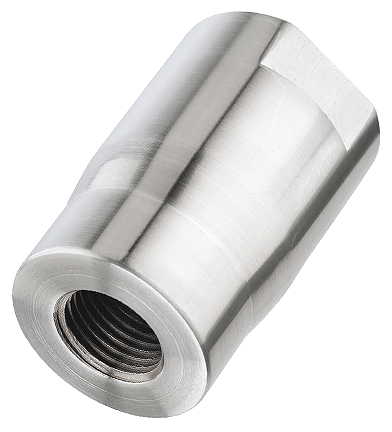

MDM 7952 Oddělovací membrána, kompaktní provedení s vysokotlakým připojením, PN 1000 12/06
12/06
7952
7952

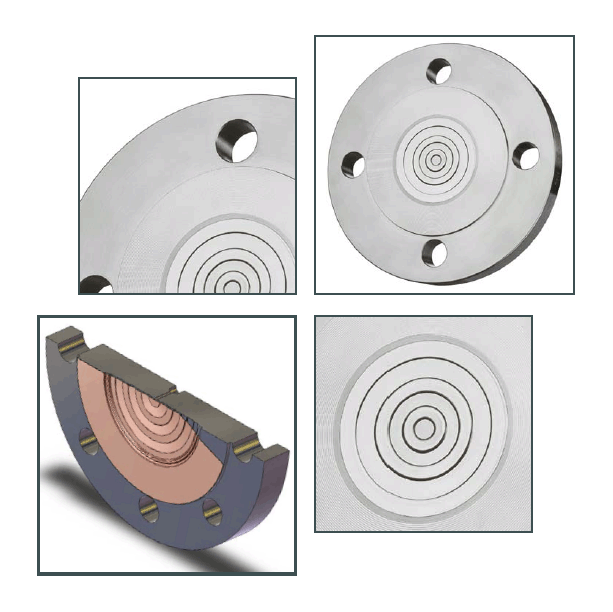

T07-000-006 Membrány typu High-Soft 07/09
07/09
T07..006
T07..006


Klíč k určení typu - značení oddělovacích membrán MANOTHERM

Specifikace * Kód * Význam

Oddělovací membrány: ..DM Druckmittler


Provedení: membránové MDM Membran-Druckmittler
trubkové RDM Rohr-Druckmittler
stonkové TDM Tauchschaft-Druckmittler


Konstrukce: třídílné (spodní díl + těleso + stahovací příruba) .. 72..
přírubové / mezipřírubové MDM .. 75..
přírubové / mezipřírubové RDM .. 769.
se závitovým připojením (vnější nebo vnitřní závit) .. 74..
plastové .. 71..
pro potravinářský / bio- / farmaceutický průmysl MDM .. 73..
pro potravinářský / bio- / farmaceutický průmysl RDM .. 763.
speciální provedení MDM .. 78.., 79..
speciální provedení RDM .. 768.
stonkové TDM .. 77..


Připojení procesní: Podle EN, DIN, ASME, průmyslových norem, atd.
Je součástí typového označení, např. MDM 7310, MDM 7310.1, další údaje viz katalogové listy.
např. .. .. 10.1


Jmen. velikost: Podle jednotlivých typů, viz katalogové listy.
např. vnější závit G ¼ B, G ½ B, M20x1,5, G 1 B, příruba dle DIN EN DN 25, příruba dle ASME DN 2″, ...
např. .. .. .. DN 40


Připojení přístroje: standardně G ½ nebo G ¼ vnitřní závit bez dalšího kódu
přivařovací, v tělese otvor Ø 8 mm .. .. .. .. v verschweisst


Jmen. tlak: Podle DIN EN, např. PN 25, PN 40, PN 100, nebo ASME např. Class 150, Class 600, atd. např. .. .. .. .. .. PN 40


Zvláštní požadavky: jiný materiál oddělovací membrány, příruba s perem nebo drážkou, atd.


Příslušenství: např. proplachovací kroužek, těsnění, protipříruba, atd.


*) Ne všechny kombinace kódů jsou možné. Dostupné varianty provedení pro jednotlivé typy přístrojů jsou uvedeny v příslušných katalogových listech.
