Tlakoměry kontrolní, třída přesnosti 0,6 a lepší
| Typ DN | Popis | Revize | Katalog. list | |
| - | Tlakoměry kontrolní s Bourdonovou trubicí - všeobecné informace třídy přesnosti 0,6 a lepší | 08/08 | 2000   | |

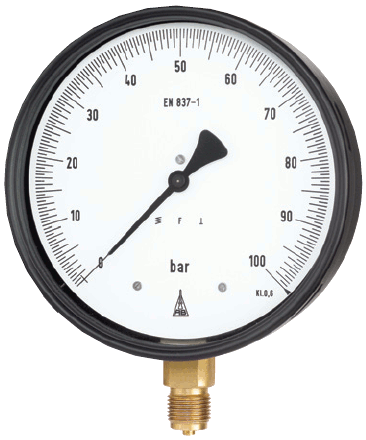

| RFB, RFBG 160, 250 | Černé bajonetové pouzdro | 10/05 10/05 10/05 | 2101  2101 2101 | |
| RFPB 160 | Kontrolní tlakoměr v přepravním kufru | 11/05 10/10 | 2102 2102 | |

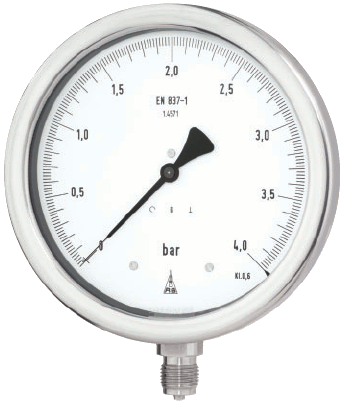

| RFCha, RFChaG 160 |
Nerezové bajonetové pouzdro, americké provedení (široký kroužek) | 01/06 01/06 | 2200 2200 | |
| RFCh, RFChG 160, 250 | Nerezové bajonetové pouzdro | 10/05 10/05 10/05 |
2201 2201 2201 | |

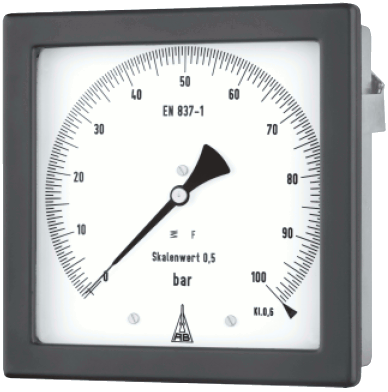

| RFQB 144 | Čtvercové pouzdro | 05/05 | 2500 | |

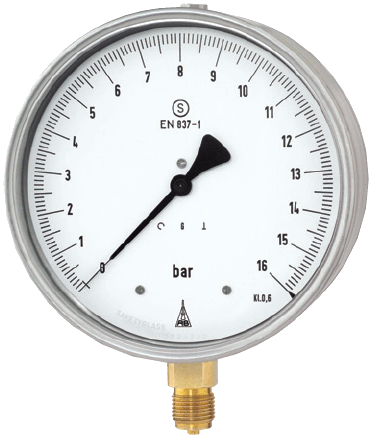

| RFSCh, RFSChG 160 | Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3) | 12/10 12/10 | 2600 2600 | |

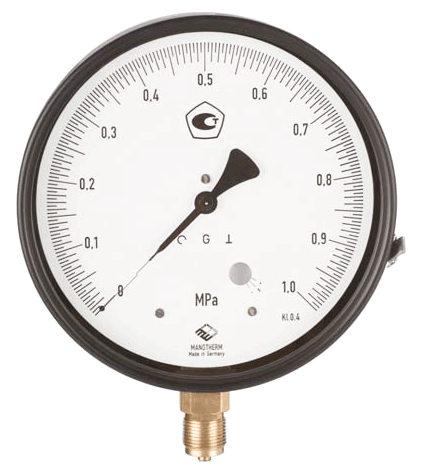

| T02-000-001 | DN 160, černé bajonetové pouzdro, třída přesnosti 0,4 | 12/08 | T02..001 | |

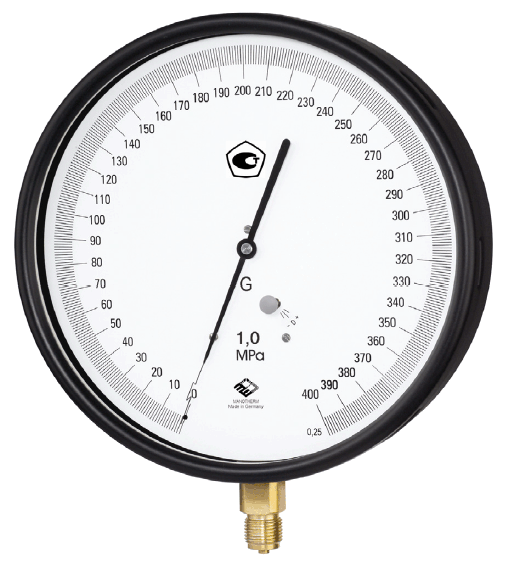

| T02-000-002 | DN 250, černé bajonetové pouzdro, třída přesnosti 0,15 a 0,25 | 12/08 | T02..001 |
Klíč k určení typu - značení přístrojů MANOTHERM
| Specifikace * | Kód * | Význam | ||
| Tlakoměry s Bourdonovou trubicí: | R | Rohrfeder | ||
| Použití: | provozní tlakoměry | třída přesnosti 1 a 1,6 | bez dalšího kódu | |
| tlakoměry pro dekompresní komory | .. Cai | Caisson | ||
| kontrolní tlakoměry | třída přesnosti 0,6 a lepší | .. F | Feinmess | |
| kontrolní tlakoměry se zkušebním ventilem | .. FP | Feinmess Prüf-Manometer | ||
| Pouzdro: | bajonetové | ocel tř. 10, černě lakováno | .. .. B | Bajonettring |
| nerez ocel 1.4301 | .. .. Ch | Chemie | ||
| nerez ocel 1.4301, bezpečnostní S3 | .. .. SCh | Sicherheitsausführung Chemie | ||
| nerez ocel 1.4301, široký kroužek | .. .. Cha | Chemie, amerikan. Bauform | ||
| se zaválcovaným kroužkem | nerez ocel 1.4301 | .. .. Chg | Chemie, gebördelt | |
| levné provedení | .. .. g | gebördelt | ||
| bez kroužku, zaklapávací průzor | ocel tř. 10, černě lakováno | .. .. E | Eingeclipst | |
| nerez ocel 1.4301 | .. .. ChE | Chemie Eingeclipst | ||
| čtvercové | široký rámeček | .. .. QB | Quadratgehäuse, Breitrahmen | |
| úzký rámeček | .. .. QS | Quadratgehäuse, Schmalrahm. | ||
| se šroubovacím kroužkem | Polyamid 6B | .. .. K | Kunststoff | |
| Polyamid 6B, bezpečnostní S3 | .. .. SK | Sicherheitsausführung, Kunststoff | ||
| US standard, PBTP | .. .. PG | Process Gauges | ||
| Plnění pouzdra: | neplněné | bez dalšího kódu | ||
| plněné glycerínem (standard) | .. .. .. G | Gehäusefüllung | ||
| plnitelné pouzdro | .. .. .. (G) | (Gehäusefüllung) | ||
| plněné olejem (s elektrickým příslušenstvím) | .. .. .. Oe | Oelfüllung | ||
| Jmen. velikost: | průměr pouzdra (Ø) | 40 mm | .. .. .. .. 40 | |
| 50 mm | .. .. .. .. 50 | |||
| 63 mm | .. .. .. .. 63 | |||
| 80 mm | .. .. .. .. 80 | |||
| 100 mm | .. .. .. .. 100 | |||
| 4 ½″ | .. .. .. .. 4 ½″ | |||
| 160 mm | .. .. .. .. 160 | |||
| 250 mm | .. .. .. .. 250 | |||
| rozměr rámečku | 96 x 96 mm | .. .. .. .. 96 | ||
| 144 x 144 mm | .. .. .. .. 144 | |||
| Materiál: | připojení: | mosaz | .. .. .. .. .. –1 | |
| Bourdonova trubice: | bronz, 1.4571 (od 60 bar) | |||
| připojení: | nerez ocel 1.4571 | .. .. .. .. .. –3 | ||
| Bourdonova trubice: | nerez ocel 1.4571, slitina NiFe (od 1600 bar) | |||
| připojení: | monel | .. .. .. .. .. –6 | ||
| Bourdonova trubice: | monel | |||
| Provedení: | spojení pouzdro / vývod | standardní (šroubované) | bez dalšího kódu | |
| svařené | .. .. .. .. .. .. v | verschweisst | ||
| vývod | spodní | bez dalšího kódu | ||
| zadní excentrický | .. .. .. .. .. .. .. r | rückseitig | ||
| zadní centrický | .. .. .. .. .. .. .. rm | rückseitig mittig | ||
| montáž | čelní kroužek (do panelu) | .. .. .. .. .. .. .. .. Fr | Frontring | |
| upevňovací deska (na stěnu) | .. .. .. .. .. .. .. .. Rh | Rand hinten | ||
| se třmenem (do panelu) | .. .. .. .. .. .. .. .. BFr | Bügel Frontring | ||
| nástavec pro držák přístroje | .. .. .. .. .. .. .. .. Mgh | Messgerätehalter | ||
| Rozsah: | standardně dle DIN EN 837-1 nebo ASME | např. 0 - 100 bar | viz kat. listy 1000 a 2000 | |
| Připojení: | G ¼ B, G ½ B, ¼″ NPT, ½″ NPT, M12x1,5, M20x1,5, atd. | |||
| Další možnosti: | např. červená ryska na stupnici, vlečná ručka, atd. | |||
| Příslušenství: | např. oddělovací membrána, mezní kontakty, atd. | |||
