Teploměry a termojímky

	Typ DN	Popis	Revize	Katalog. list
Tlakový teploměr	-	Teploměry, termojímky, příslušenství - všeobecné informace	10/11 10/11	8000 8000

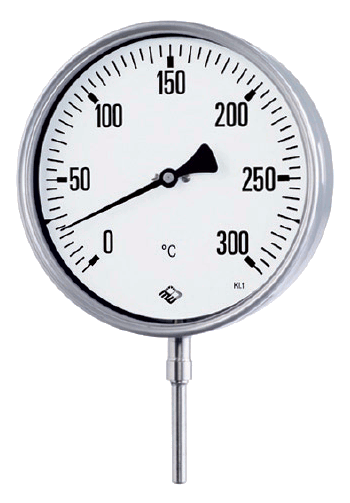

TBiSCh 160, B1 0 - 300 °C	TBiSCh 63, 100, 160	Teploměry bimetalové, nerezové bajonetové pouzdro	02/11 02/11 02/11	8101 8101 8101

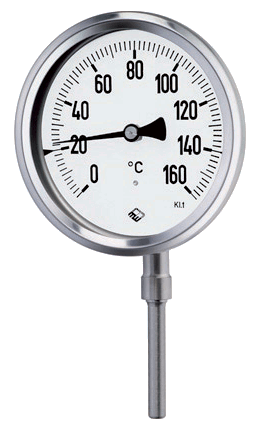

TBiSChg 100, B1 0 - 160 °C	TBiSChg, TBiSChgG 63, 80, 100, 125, 160	Teploměry bimetalové, nerezové pouzdro se zaválcovaným kroužkem	10/11 10/11 10/11	8102 8102 8102

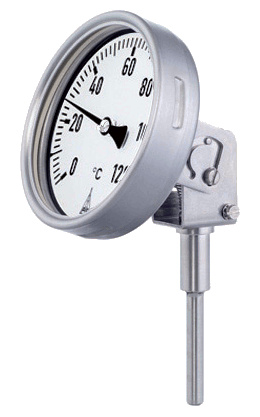

TBiGelCh 100, B1 0 - 120 °C	TBiGelCh 63, 100, 160	Teploměry bimetalové s kloubem, nerezové bajonetové pouzdro	02/11 02/11 02/11	8111 8111 8111

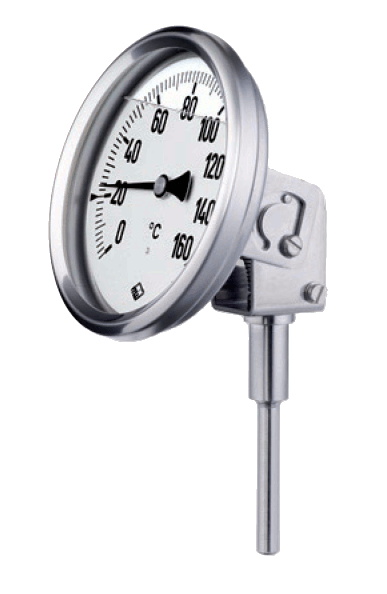

TBiGelChgG 100, B1 0 - 160 °C	TBiGelChg, TBiGelChgG 63, 80, 100, 125, 160	Teploměry bimetalové s kloubem, nerezové pouzdro se zaválcovaným kroužkem	10/11 10/11 10/11	8112 8112 8112

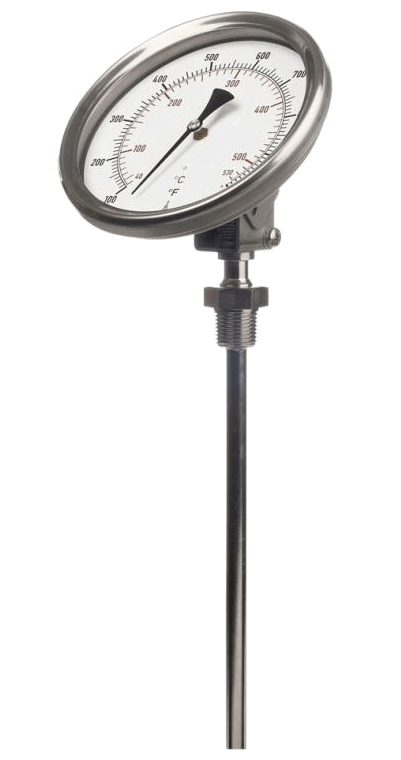

TBiGelChgG 5", B4.1 100 - 1000 °F	TBiGelChg, TBiGelChgG 5"	Teploměry bimetalové s kloubem, nerezové pouzdro se zaválcovaným kroužkem	09/12 09/12	8114 8114

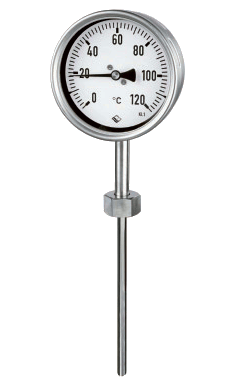

TSCh 100, A3 0 - 120 °C	TSCh, TSChG 63, 100, 160, 250	Teploměry tlakové s pevným stonkem, nerezové bajonetové pouzdro	02/11 02/11 02/11	8201 8201 8201
TSCh 100, A3, M 21 0 - 120 °C	TSCh, TSChOe 100, 160	Teploměry tlakové s pevným stonkem, s mezními kontakty S, M, E, I a P	10/11 10/11	8201.90 8201.90

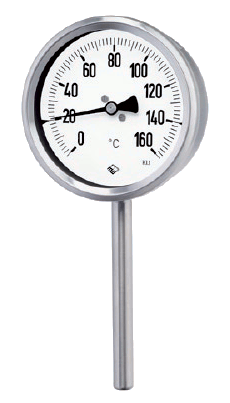

TSChg 100, A1 0 - 160 °C	TSChg, TSChgG 63, 80, 100, 160	Teploměry tlakové s pevným stonkem, nerezové pouzdro se zaválcovaným kroužkem	02/11 02/11 02/11	8202 8202 8202

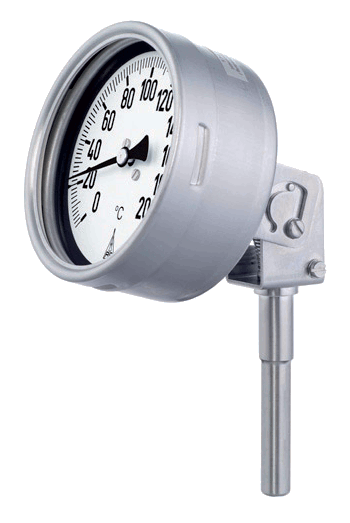

TGelCh 100, A1 0 - 200 °C	TGelCh, TGelChG 63, 100, 160	Teploměry tlakové s kloubem, nerezové bajonetové pouzdro	02/11 02/11 02/11	8211 8211 8211

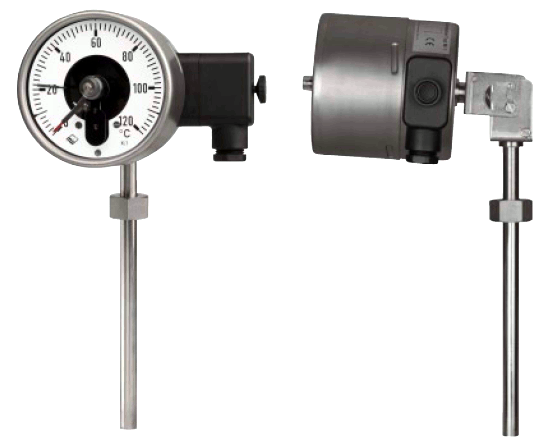

TGelCh 100, A1, M 1 0 - 120 °C	TGelCh 100, 160	Teploměry tlakové s kloubem, s mezními kontakty S, M, E, I a P	10/11 10/11	8211.90 8211.90

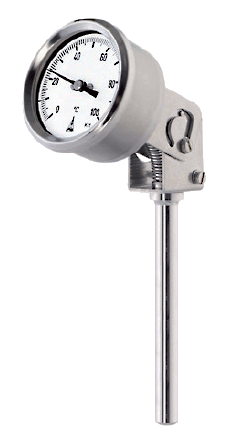

TGelChg 63, A1 0 - 100 °C	TGelChg, TGelChgG 63, 80, 100, 160	Teploměry tlakové s kloubem, nerezové pouzdro se zaválcovaným kroužkem	02/11 02/11 02/11	8212 8212 8212

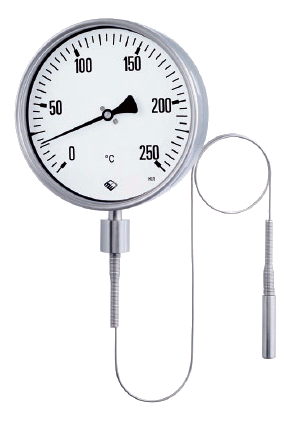

TFCh 160, A1 0 - 250 °C	TFCh, TFChG 63, 100, 160, 250	Teploměry tlakové s kapilárou, nerezové bajonetové pouzdro	02/11 02/11 02/11	8221 8221 8221

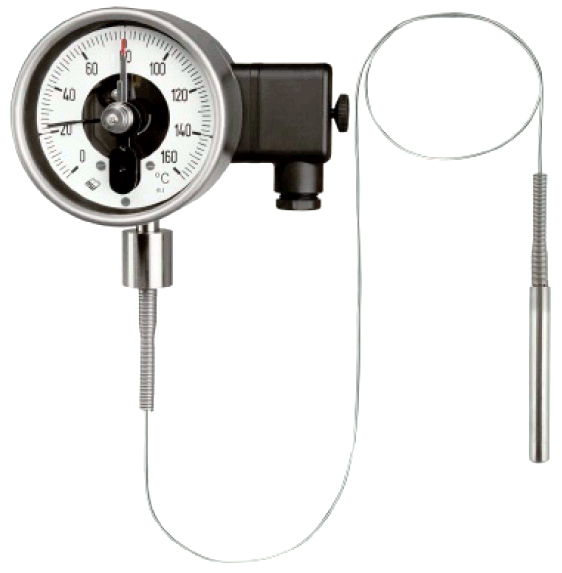

TFCh 100, A1, M 1 0 - 160 °C	TFCh, TFChOe 100, 160	Teploměry tlakové s kapilárou, s mezními kontakty S, M, E, I a P	10/11 10/11	8221.90 8221.90

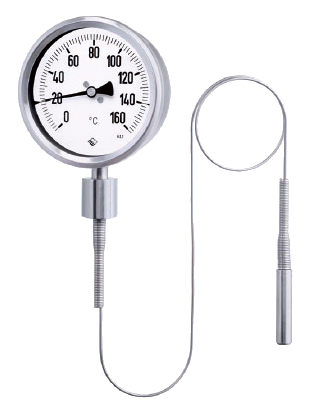

TFChg 100, A1 0 - 160 °C	TFChg, TFChgG 63, 80, 100, 160	Teploměry tlakové s kapilárou, nerezové pouzdro se zaválcovaným kroužkem	02/11 02/11 02/11	8222 8222 8222
TFQS 96, A1 0 - 120 °C	TFQS 96x96, 144x144	Teploměry tlakové s kapilárou, čtvercové pouzdro s černým rámečkem	02/11 02/11 02/11	8225 8225 8225

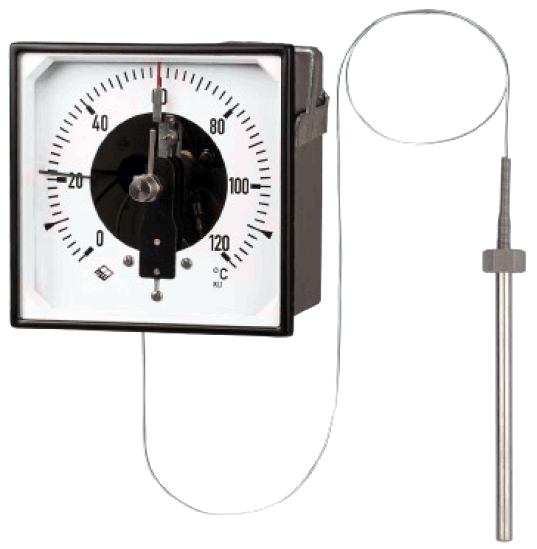

TFQS 96, A3, M 1 0 - 120 °C	TFQS 96x96, 144x144	Teploměry tlakové s kapilárou, čtvercové pouzdro, s mezními kontakty S, M, E a I	10/11 10/11	8225.90 8225.90

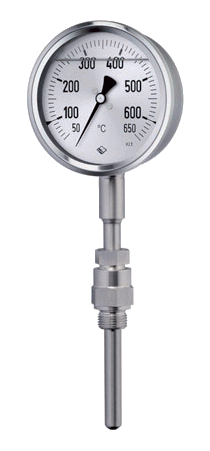

TAS 100, A5.5 50 - 650 °C	TAS 63, 80, 100	Teploměry tlakové s pevným stonkem pro měření teploty výfukových plynů u vznětových motorů, nerezové pouzdro se zaválcovaným kroužkem	02/11 02/11	8291 8291

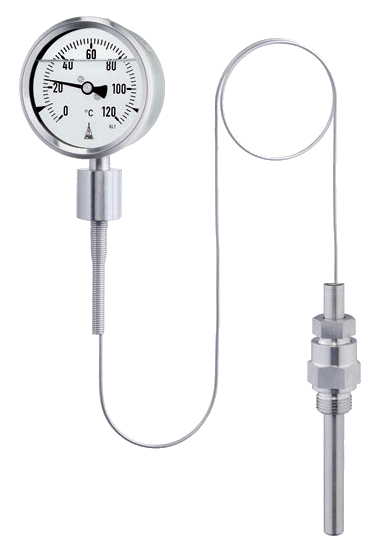

TAF 80, A5.5 0 - 120 °C	TAF 63, 80, 100	Teploměry tlakové s kapilárou pro měření teploty výfukových plynů u vznětových motorů, nerezové pouzdro se zaválcovaným kroužkem	02/11 02/11	8292 8292

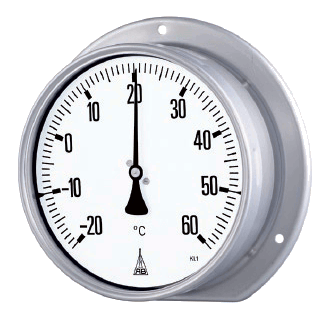

TRCh 100 -20 - +60 °C	TRCh 100, 160	Teploměry tlakové pro měření pokojové teploty	02/11 02/11	8293 8293

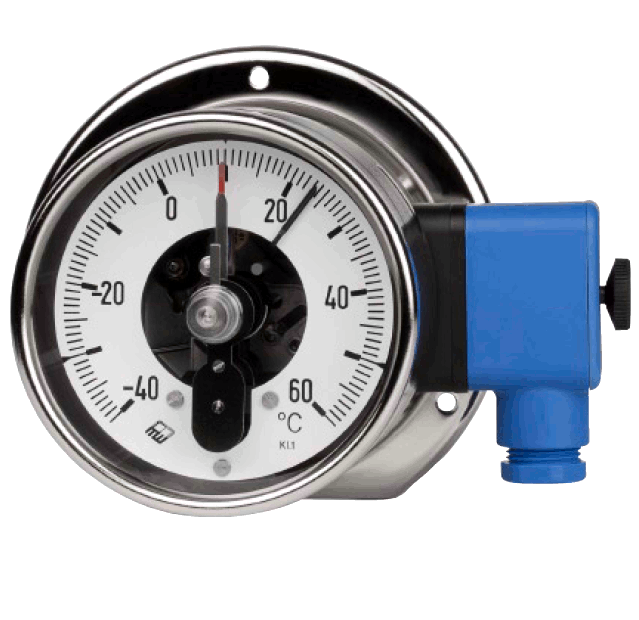

TRCh 100, I 1 -40 - +60 °C	TRCh 100, 160	Teploměry tlakové pro měření pokojové teploty, s mezními kontakty S, M, E a I	10/11 10/11	8293.90 8293.90

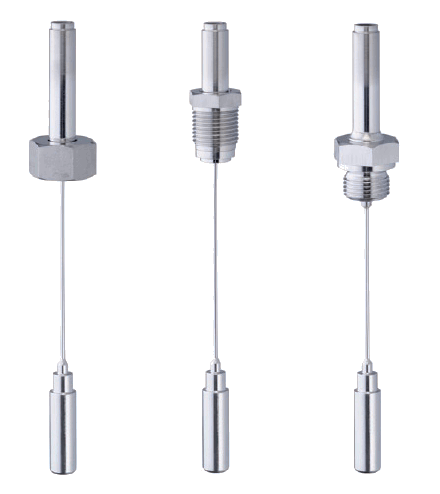

A3.2, A4.2, A4.3	A3.2, A4.2, A4.3	Speciální čidla pro tlakové teploměry - čidla bez krycí trubky s pevným šroubením	02/11 02/11 02/11	8299.1 8299.1 8299.1

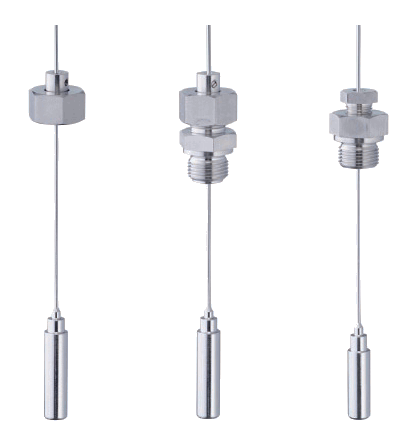

A2, A7, A7.1	A2, A7, A7.1	Speciální čidla pro tlakové teploměry - čidla bez krycí trubky s posuvným šroubením	12/12 12/12 12/12	8299.2 8299.2 8299.2

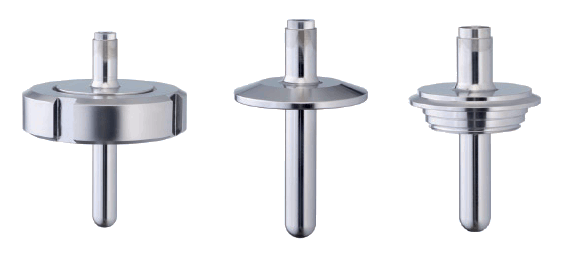

A20.3, A20.1, A20.6	A20.1, A20.11, A20.12, A20.3, A20.6	Speciální čidla pro tlakové teploměry - čidla pro potravinářství, biotechniku a farmacii - Clamp, Tri-Clamp, Varivent	02/11 02/11 02/11	8299.3 8299.3 8299.3

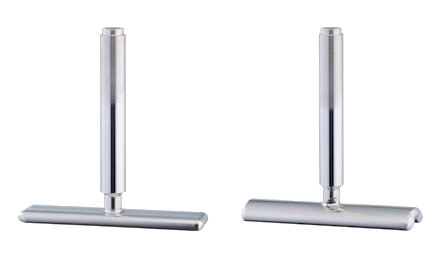

A1.1, A1.2	A1.1, A1.2	Speciální čidla pro tlakové teploměry - příložná čidla	02/11 02/11 02/11	8299.4 8299.4 8299.4
SF4	SF4	Termojímky přivařovací DIN 43772, Form 4, vnitřní závit	02/11 02/11 02/11	8.8110 8.8110 8.8110

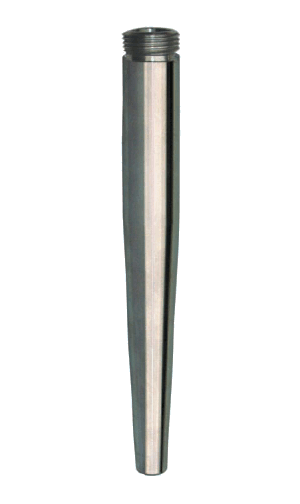

SF4.1	SF4.1	Termojímky přivařovací, Form 4.1, vnější závit	02/11 02/11 02/11	8.8111 8.8111 8.8111

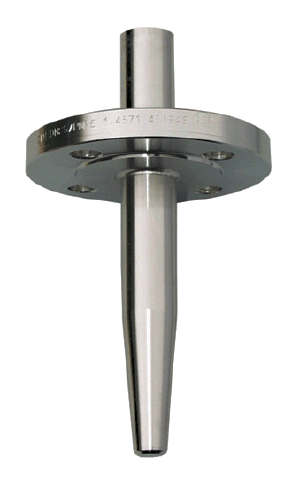

SF4F	SF4F	Termojímky přírubové DIN 43772, Form 4F, vnitřní závit	02/12 06/12	8.8112 8.8112

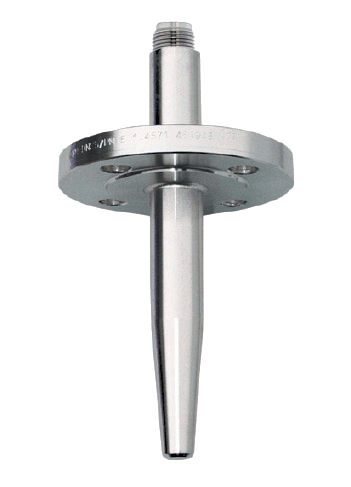

SF4.1F	SF41F	Termojímky přírubové, Form 4.1F, vnější závit	02/12 06/12	8.8113 8.8113

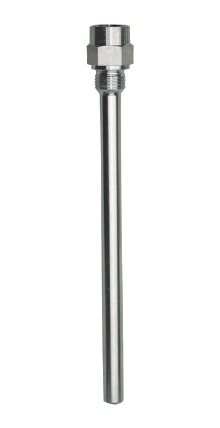

SF5	SF5	Termojímky vícedílné DIN 43772, Form 5	02/11 02/11 02/11	8.8120 8.8120 8.8120

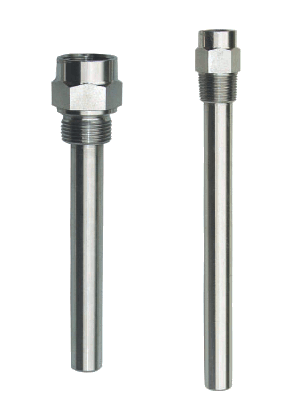

SF6, SF7	SF6, SF7	Termojímky jednodílné DIN 43772, Form 6 a 7	02/11 02/11 02/11	8.8121 8.8121 8.8121
SF8	SF8	Termojímky vícedílné DIN 43772, Form 8	02/11 02/11 02/11	8.8130 8.8130 8.8130
SF9	SF9	Termojímky jednodílné DIN 43772, Form 9	02/11 02/11 02/11	8.8131 8.8131 8.8131

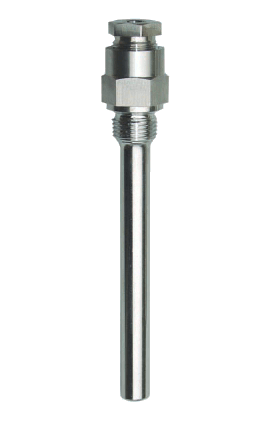

SK1	SK1	Termojímky vícedílné, se svěrnými kroužky pro hladké stonky	02/11 02/11	8.8140 8.8140

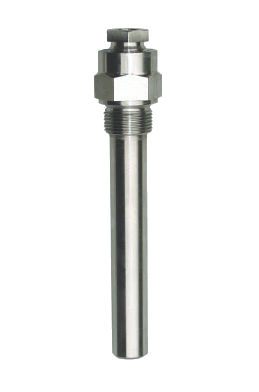

SK2	SK2	Termojímky jednodílné, se svěrnými kroužky pro hladké stonky	02/11 02/11	8.8141 8.8141

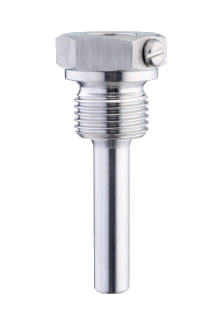

SK3.B	SK3.B	Termojímky vícedílné, s upevňovacím šroubem pro bimetalové teploměry s hladkým stonkem	02/11 02/11	8.8150 8.8150
SK4.B	SK4.B	Termojímky přivařovací, s upevňovacím šroubem pro bimetalové teploměry s hladkým stonkem	02/11 02/11	8.8151 8.8151

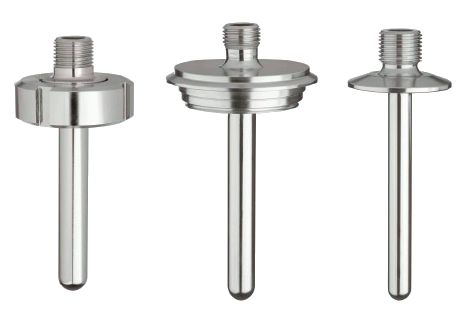

SL3, SL6, SL1	SL1, SL3, SL6, SL11, SL12	Termojímky pro potravinářství, biotechniku a farmacii - Clamp, Tri-Clamp, DIN 11851, Varivent	12/12 12/12	8.8160 8.8160

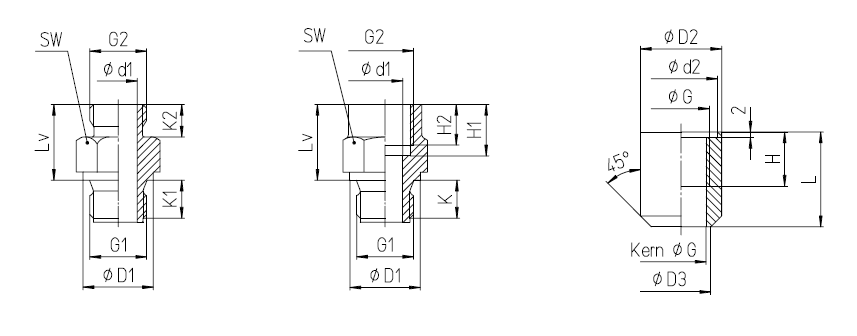

AV1, AV2, S1	AV1, AV2, S1	Příslušenství pro teploměry - připojovací šroubení, návarky	02/11 02/11	8.8201 8.8201

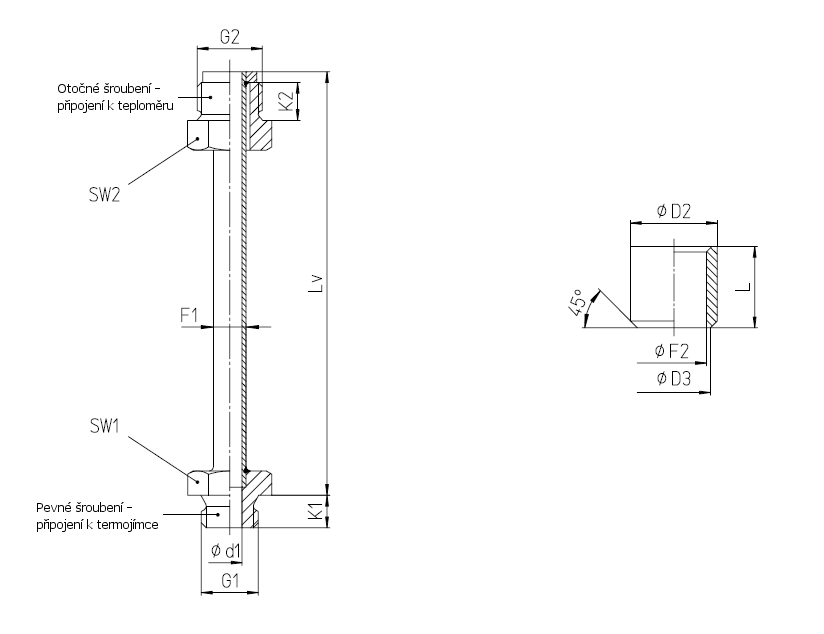

HR, S2	HR, S2	Příslušenství pro teploměry DIN 43772 - prodlužovací nástavec, návarky	02/11 02/11	8.8301 8.8301
TMa VA2, HA2, SA2	TMa VA2, HA2, SA2	Teploměry strojní DIN 16181 B/B1, DIN 16182 S/S1 (110x30 mm)	08/10 08/10	T08..020 T08..020
TMa VB2, HB2, SB2	TMa VB2, HB2, SB2	Teploměry strojní DIN 16185 B, DIN 16186 S (150x36 mm)	08/10 08/10	T08..026 T08..026

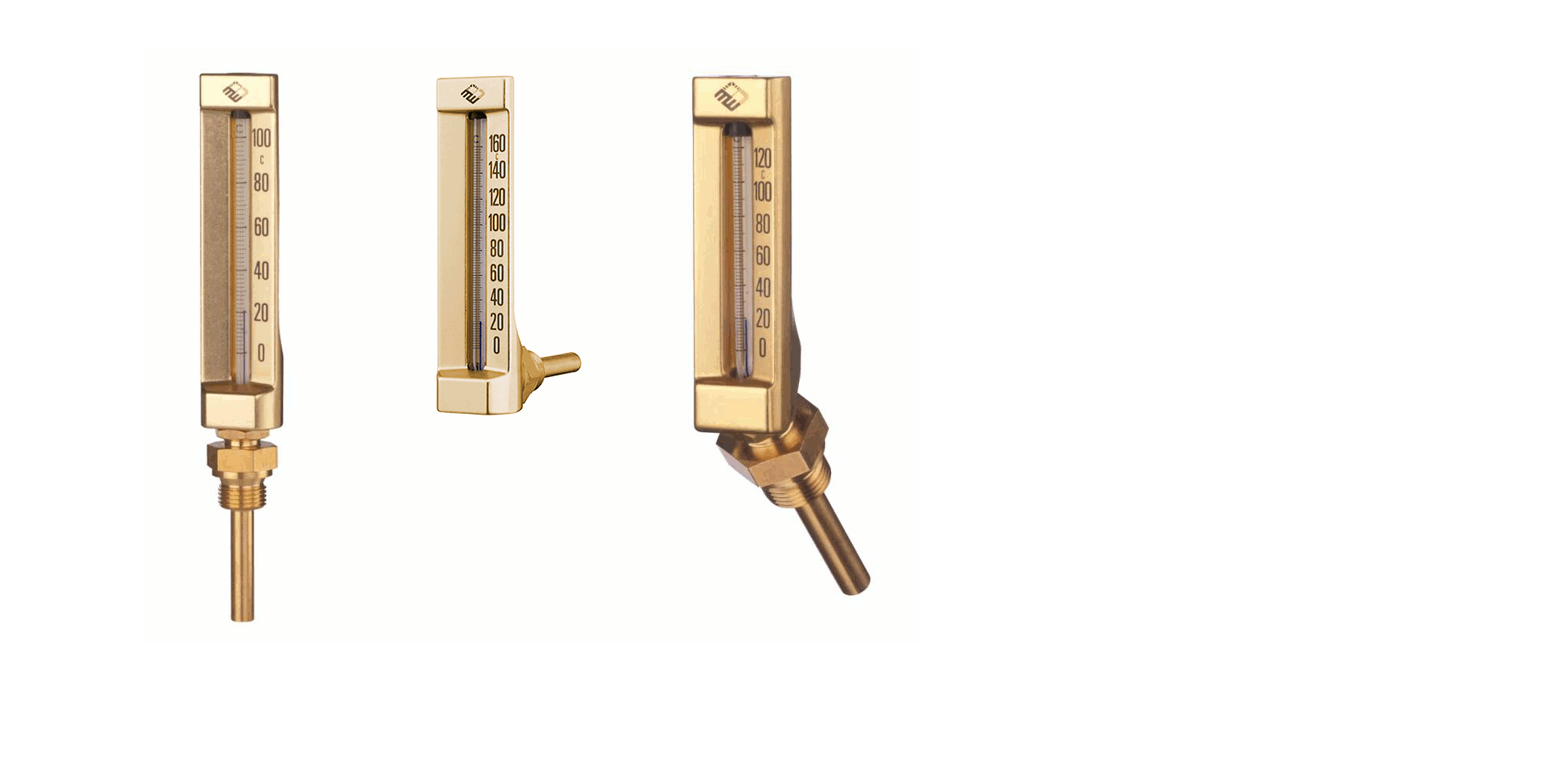

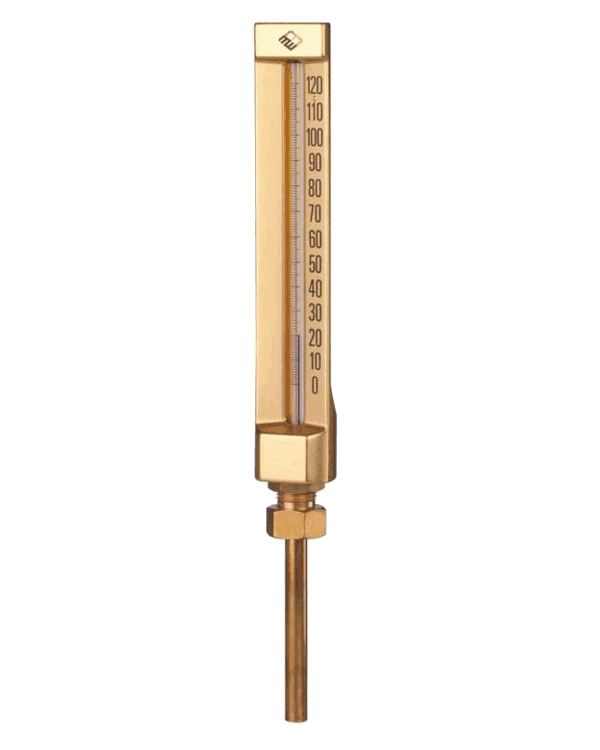

TMa VC2, HC2, SC2	TMa VC2, HC2, SC2	Teploměry strojní DIN 16189 A/B/B1, DIN 16190 S/S1, DIN 16191 B/B1 (200x36 mm)	08/10 08/10	T08..027 T08..027
TMa VC3	TMa VC3, HC3, SC3	Teploměry strojní DIN 16189 C/C1, DIN 16190 C/C1, DIN 16191 C/C1 (200x36 mm)	08/10 08/10	T08..028 T08..028
TMa VC4	TMa VC4, HC4, SC4	Teploměry strojní DIN 16189 F (200x36 mm)	08/10 08/10	T08..029 T08..029

Klíč k určení typu - značení přístrojů MANOTHERM

Specifikace *			Kód *	Význam

Teploměry:			T	Thermometer


Měř. systém:	s měřicí kapalinou, strojní teploměry		.. Ma	Maschinen
	tlakový	standardní provedení	bez dalšího kódu
		teplota spalin dieselových motorů	.. A	Abgas
		měření okolní teploty	.. R	Raumthermometer
	bimetalový		.. Bi	Bimetall


Připojení pouzdro / stonek:	kapilára		.. .. F	Fernleitung
	kloubové, otočné a naklápěcí pouzdro		.. .. Gel	Gelenk
	pevný stonek		.. .. S	starre Verbinding


Pouzdro:	bajonetové	nerez ocel 1.4301	.. .. .. Ch	Chemie
	se zaválcovaným kroužkem	nerez ocel 1.4301	.. .. .. Chg	Chemie, gebördelt
	čtvercové	široký rámeček	.. .. .. QB	Quadratgehäuse, Breitrahmen
		úzký rámeček	.. .. .. QS	Quadratgehäuse, Schmalrahm.


Plnění pouzdra:	neplněné		bez dalšího kódu
	plněné glycerínem (standard)		.. .. .. .. G	Gehäusefüllung
	plněné olejem (s elektrickým příslušenstvím)		.. .. .. .. Oe	Oelfüllung


Jmen. velikost:	průměr pouzdra (Ø)	63 mm	.. .. .. .. .. 63
		80 mm	.. .. .. .. .. 80
		100 mm	.. .. .. .. .. 100
		160 mm	.. .. .. .. .. 160
		250 mm	.. .. .. .. .. 250

	rozměr rámečku	96 x 96 mm	.. .. .. .. .. 96
		144 x 144 mm	.. .. .. .. .. 144


Provedení:	spodní vývod	pro přímou montáž	bez dalšího kódu
		s držákem přístroje	.. .. .. .. .. .. Mgh	Messgerätehalter
		s upevňovací deskou (na stěnu)	.. .. .. .. .. .. Rh	Rand hinten

	zadní excentrický vývod	pro přímou montáž	.. .. .. .. .. .. r	rückseitig

	zadní centrický vývod	pro přímou montáž	.. .. .. .. .. .. rm	rückseitig mittig
		s čelní kroužkem (do panelu)	.. .. .. .. .. .. rmFr	rückseitig mittig Frontring
		s upevňovací deskou (na stěnu)	.. .. .. .. .. .. rmRh	rückseitig mittig Rand hinten

	spodní vývod, zahnutý stonek	90° dozadu	.. .. .. .. .. .. w	winklig
		60° dozadu	.. .. .. .. .. .. wst	winklig stumpf
		90° doleva	.. .. .. .. .. .. wl	winklig links
		90° doprava	.. .. .. .. .. .. wr	winklig rechts


Rozsah:	standardně dle DIN EN 13190		např. 0 - 100 °C	viz kat. listy 8...


Typ stonku:	pro tlakové teploměry		.. .. .. .. .. .. .. A..
	pro bimetalové teploměry		.. .. .. .. .. .. .. B..


Průměr stonku:	Ø dF	6 mm	.. .. .. .. .. .. .. .. Ø dF 6
		8 mm	.. .. .. .. .. .. .. .. Ø dF 8
		10 mm	.. .. .. .. .. .. .. .. Ø dF 10
		12 mm	.. .. .. .. .. .. .. .. Ø dF 12
		13 mm	.. .. .. .. .. .. .. .. Ø dF 13


Délka stonku:	Podle typu stonku, viz katalogové listy. Nutno dodržet minimální délku!		.. .. .. .. .. .. .. .. .. L = .. mm .. .. .. .. .. .. .. .. .. L1 = .. mm .. .. .. .. .. .. .. .. .. LFL = .. mm

Procesní připojení:	G ½ B, ½″ NPT, M20x1,5, Clamp DN 40, atd.


Další možnosti:	např. červená ryska na stupnici, vlečná ručka, atd.


Příslušenství:	např. termojímky, mezní kontakty, atd.

Produkty

ATIO, s.r.o.
ul. Práce 1367
277 11 Neratovice

Tel.: 315 687 976-7
Fax: 315 688 205
E-mail: mail@atio.cz
Vizitka firmy (vCard)

Teploměry a termojímky

Klíč k určení typu - značení přístrojů MANOTHERM

*) Ne všechny kombinace kódů jsou možné. Dostupné varianty provedení pro jednotlivé typy přístrojů jsou uvedeny v příslušných katalogových listech.
