Tlakoměry membránové se svislou membránou
| Typ DN | Popis | Revize | Katalog. list | |
| - | Tlakoměry membránové se svislou membránou - všeobecné informace | 02/08 | 4000   | |

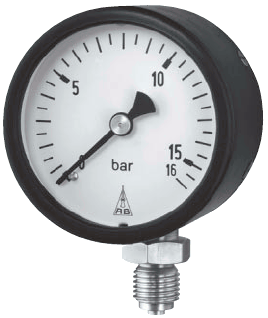

| PsP 60 | Černé pouzdro s převlečným kroužkem | 05/03 05/04 | 4100 4100 | |

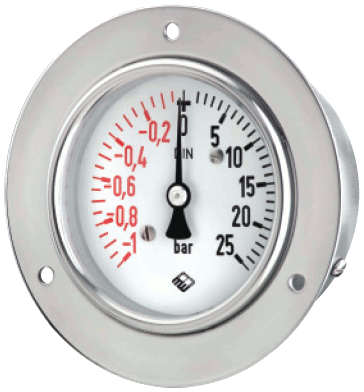

| PsP 80 | Tlakoměry pro požární čerpadla / požární techniku, DIN 14421, nerezové pouzdro s převlečným kroužkem | 06/06 06/06 06/06 | 4103  4103 4103 | |
| PsPK 63 | Tlakoměry pro dávkování chloru, černé polyamidové pouzdro se šroubovacím kroužkem | 07/06 09/03 | 4310 4310 | |

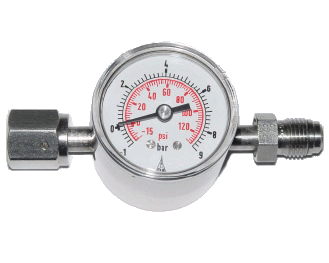

| PsP 50-3 FT | Tlakoměry průtočné (Flow-Through) pro vysoce čistá média, VCR® připojení | 06/08 06/08 | T04..003 T04..003 |
Klíč k určení typu - značení přístrojů MANOTHERM
| Specifikace * | Kód * | Význam | ||

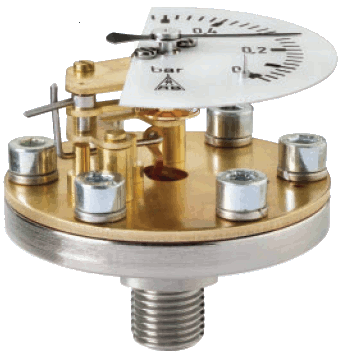

| Tlakoměry membránové se svislou membránou: | PsP | Plattenfeder, senkrechter Plattenf. | ||
| Použití: | pro všeobecené použití | typy PsP 60-1, PsP 60-3 | ||
| pro použití na chlor | typy PsP 60-2, PsPK 63-2 | |||
| pro požární čerpadla | typy PsP 80-1, PsPChg 80-1, PsPChgG 80-1 | |||
| Pouzdro: | s převlečným kroužkem | ocel tř. 10, černě lakováno | bez dalšího kódu | |
| se zaválcovaným kroužkem | nerez ocel 1.4301 | .. Chg | Chemie gebördelt | |
| se šroubovacím kroužkem | Polyamid 6B | .. K | Kunststoff | |
| Plnění pouzdra: | neplněné | bez dalšího kódu | ||
| plněné glycerínem (standard) | .. .. G | Gehäusefüllung | ||
| Jmen. velikost: | průměr pouzdra (Ø) | 60 mm | .. .. .. 60 | |
| 63 mm | .. .. .. 63 | |||
| 80 mm | .. .. .. 80 | |||
| Materiál: | typ PsP 60 | |||
| připojení: | mosaz, pozinkovaná ocel (zadní vývod) | .. .. .. .. –1 | ||
| těsnění: | NBR | |||
| zadní díl: | šedá litina, pozinkovaná ocel (zadní vývod) | |||
| membrána: | lakovaná ocel, NiCrCo ocel Duratherm® (-1/0 bar, 0/1 bar) | |||
| připojení: | CrNi ocel 1.4571 | .. .. .. .. –3 | ||
| těsnění: | FPM (Viton®) | |||
| zadní díl | CrNi ocel 1.4571 | |||
| membrána: | lakovaná ocel + ochranná fólie 1.4571, NiCrCo ocel Duratherm® (-1/0 bar, 0/1 bar) | |||
| typ PsP 60 a PsPK 63 - chlor | ||||
| připojení: | ocel, černě lakováno | .. .. .. .. –2 | ||
| těsnění: | FPM (Viton®) | |||
| zadní díl: | ocel, černě lakováno | |||
| membrána: | ochranná fólie Ag (stříbro), lakovaná ocel, NiCrCo ocel Duratherm® (-1/0 bar, 0/1 bar) | |||
| typ PsP 80 a PsPChg 80 - požární čerpadla | ||||
| připojení: | mosaz | .. .. .. .. –1 | ||
| těsnění: | NBR | |||
| zadní díl: | mosaz | |||
| membrána: | CuBe | |||
| Provedení: | vývod | spodní | bez dalšího kódu | |
| zadní centrický | .. .. .. .. .. rm | rückseitig mittig | ||
| montáž | čelní kroužek (do panelu) | .. .. .. .. .. .. Fr | Frontring | |
| se třmenem (do panelu) | .. .. .. .. .. .. BFr | Bügel Frontring | ||
| Rozsah: | standardně dle DIN EN 837-3 nebo ASME | např. 0 - 16 bar | viz kat. list 4000 | |
| Připojení: | G ¼ B, G ½ B, ½″ NPT, M20x1,5, atd. | |||
| Další možnosti: | např. červená ryska na stupnici, atd. | |||
